信路通系列相机上云配置-MQTT

支持机型：信路通所有型号的车牌识别相机。

严格按照本文步骤配置，可以将相机和系统运行达到最佳体验效果。

一、视频识别设置

在场景配置界面

调整好相机镜头角度，在左上角配置好车道线和车牌触发线。

更多镜头和虚拟线圈调整技巧，请参考：完美抓拍-相机角度调整高级攻略

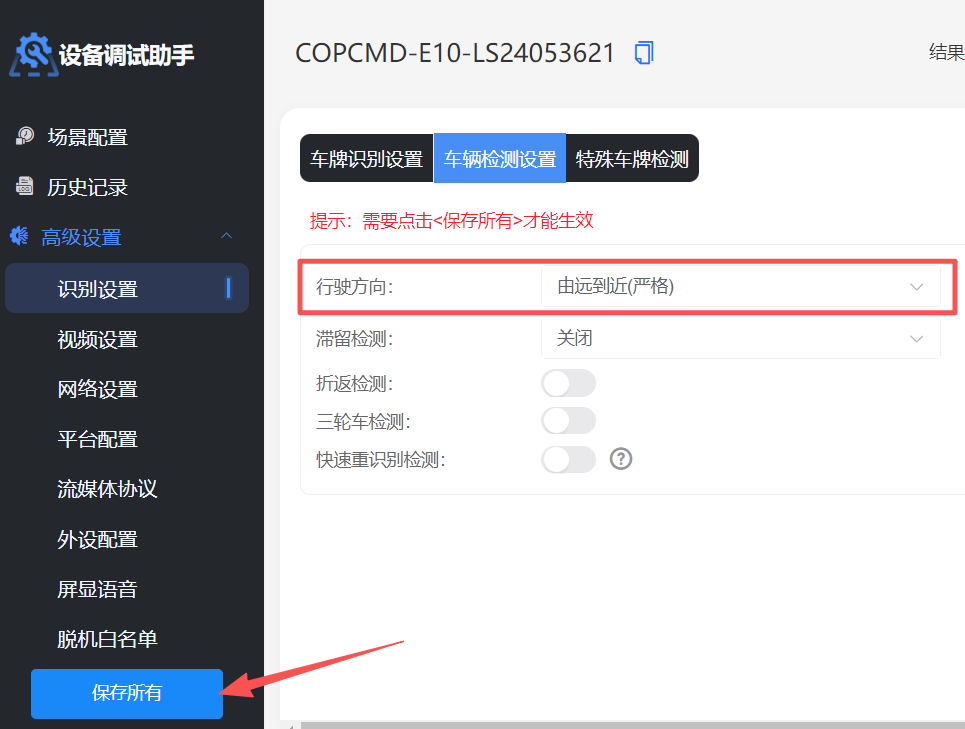

在高级设置->识别设置->车辆检测设置界面

行驶方向，选择：由远到近（严格），点击保存所有按钮生效。

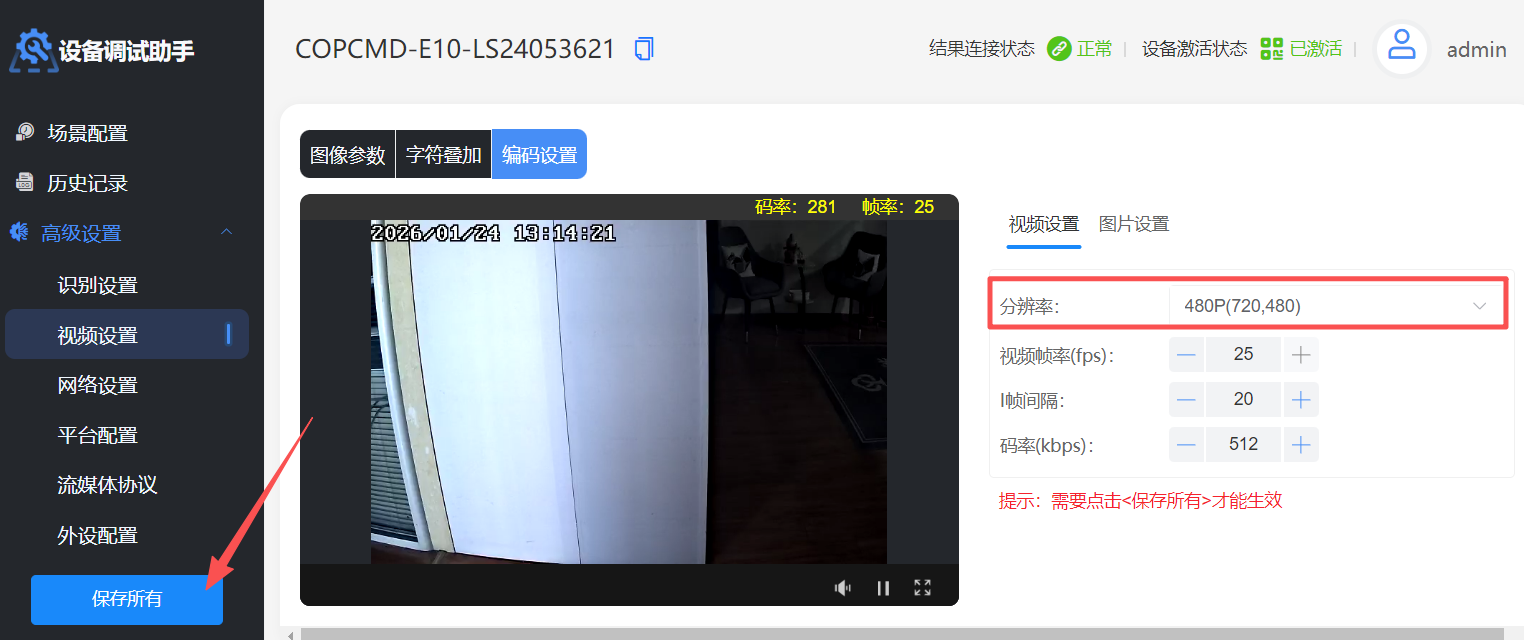

在高级设置->视频设置->编码设置界面

右侧视频设置，设置分辨率为能选到的最低值，点击保存所有按钮生效。

此处降低的是本地和远程拉取实时视频画面的质量，可以提高系统界面上视频画面的加载速度和流畅度，不会影响车牌识别的效果。

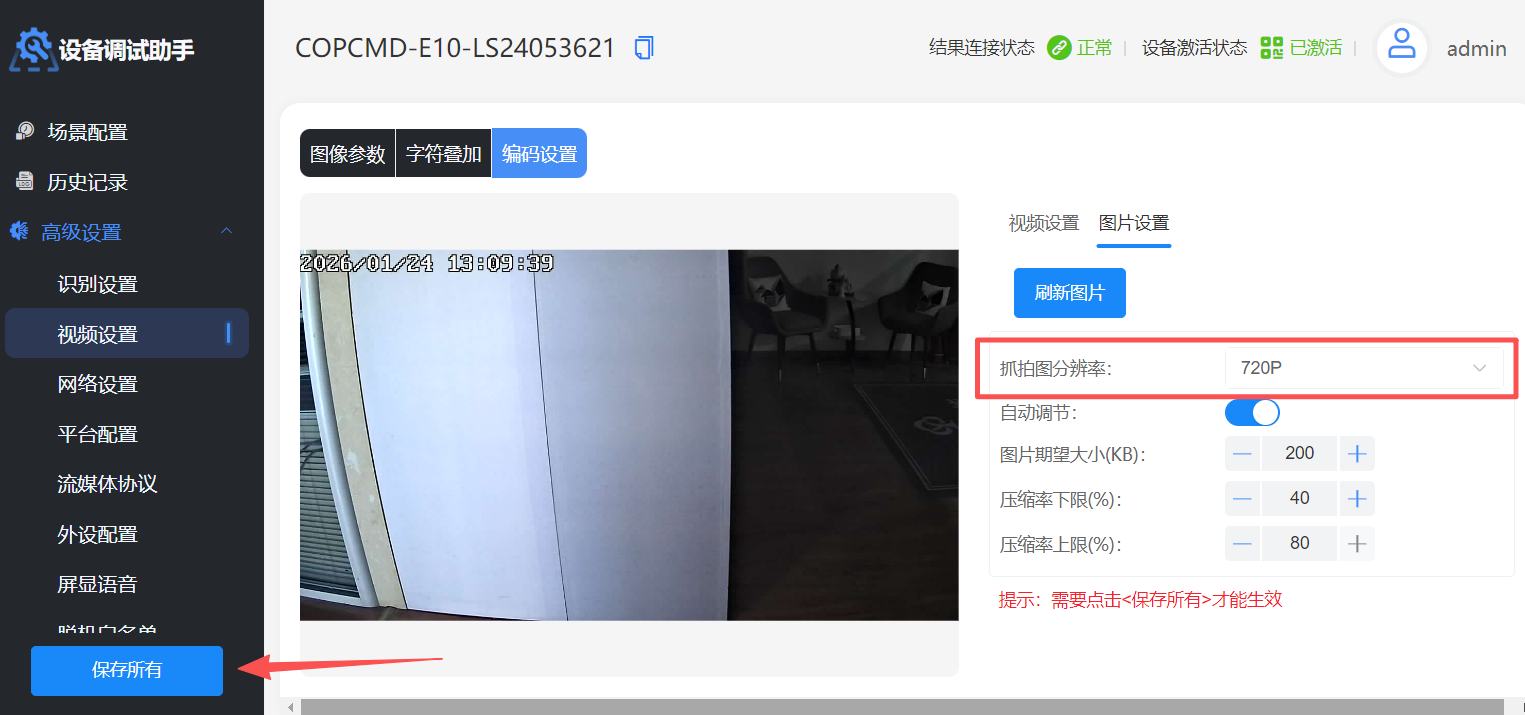

在高级设置->视频设置->编码设置界面

右侧图片设置，设置抓拍图分辨率为720P，点击保存所有按钮生效。

现场网络速度较慢的用户，可以设置更低的分辨率，加快图片上传和读取
此处的降低的只是生成图片的分辨率，不会影响车牌识别的效果。

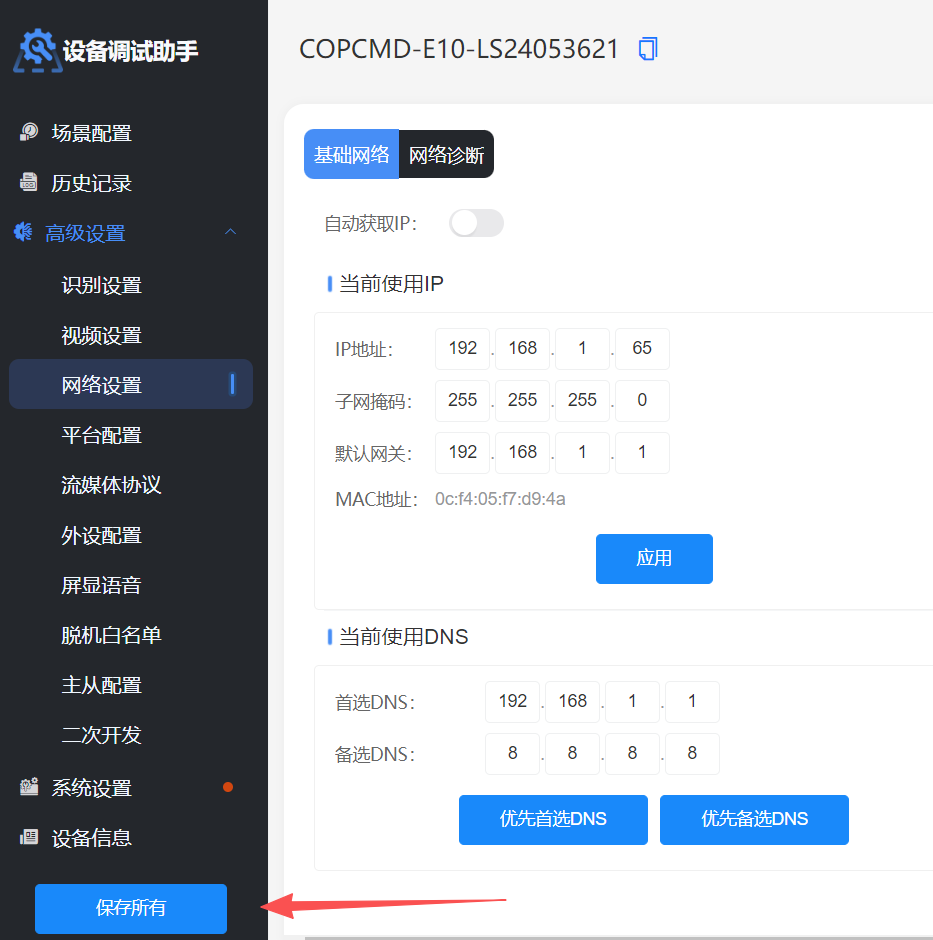

在高级设置->网络设置->基础网络界面

设置相机的局域网IP，确保相机可以正常连接互联网，点击保存所有按钮生效。

DNS必须设置，一般与网关地址相同，不设置可能导致图片无法上传、自动校时无效等问题！

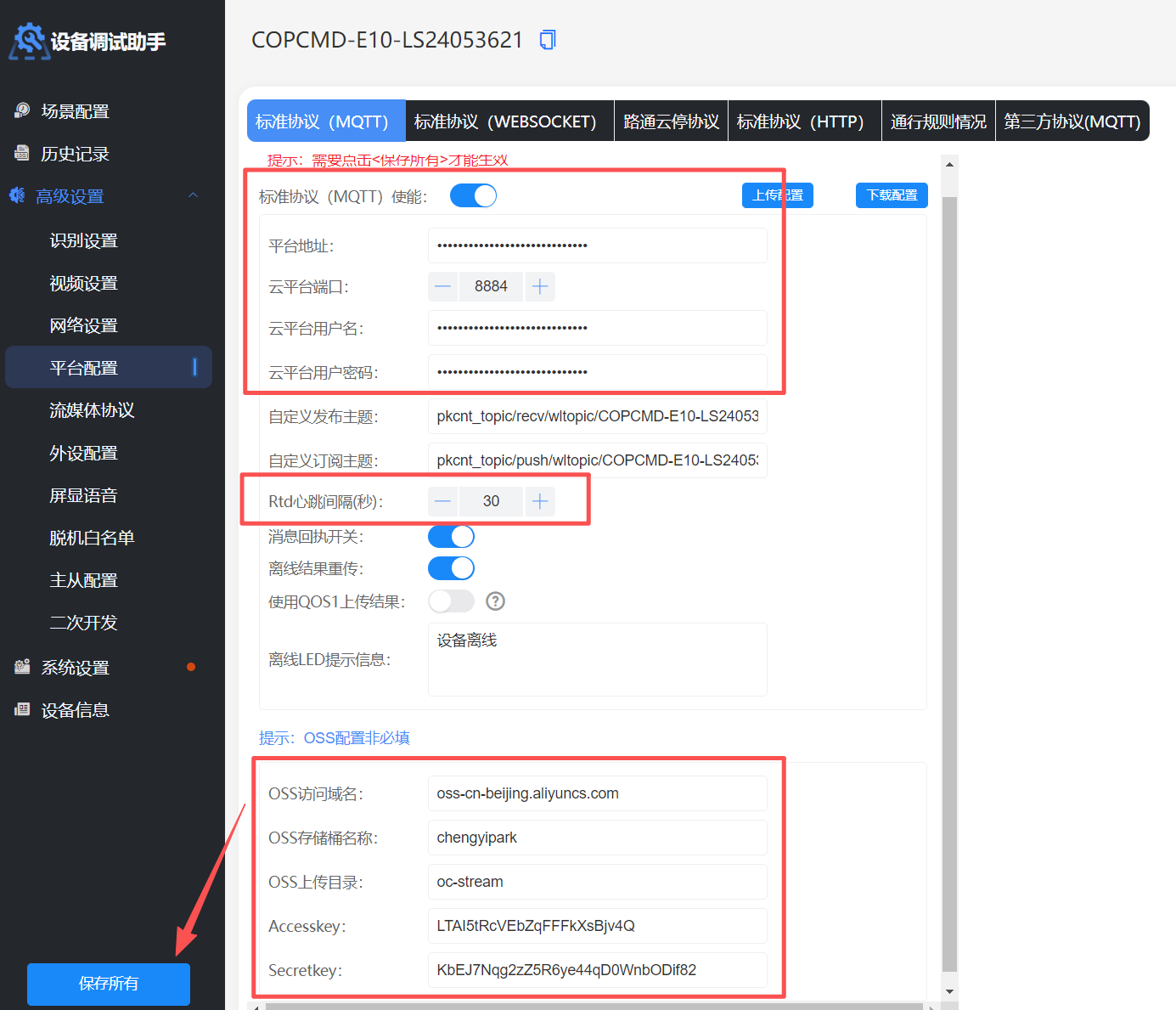

在高级设置->平台配置->标准协议（MQTT）界面

按照如下参数手动设置，点击保存所有按钮生效。参数较多，注意核对，不要贴错或遗漏。

具体参数值请联系您的服务商或客户经理获取，客服热线：400-996-9961

平台提供的OSS图片存储仅保留30天，如需长期保留图片，用户可自行购买阿里云OSS对象存储服务，并将存储服务器的地址、账号、密码和Bucket更换为自己的参数即可。

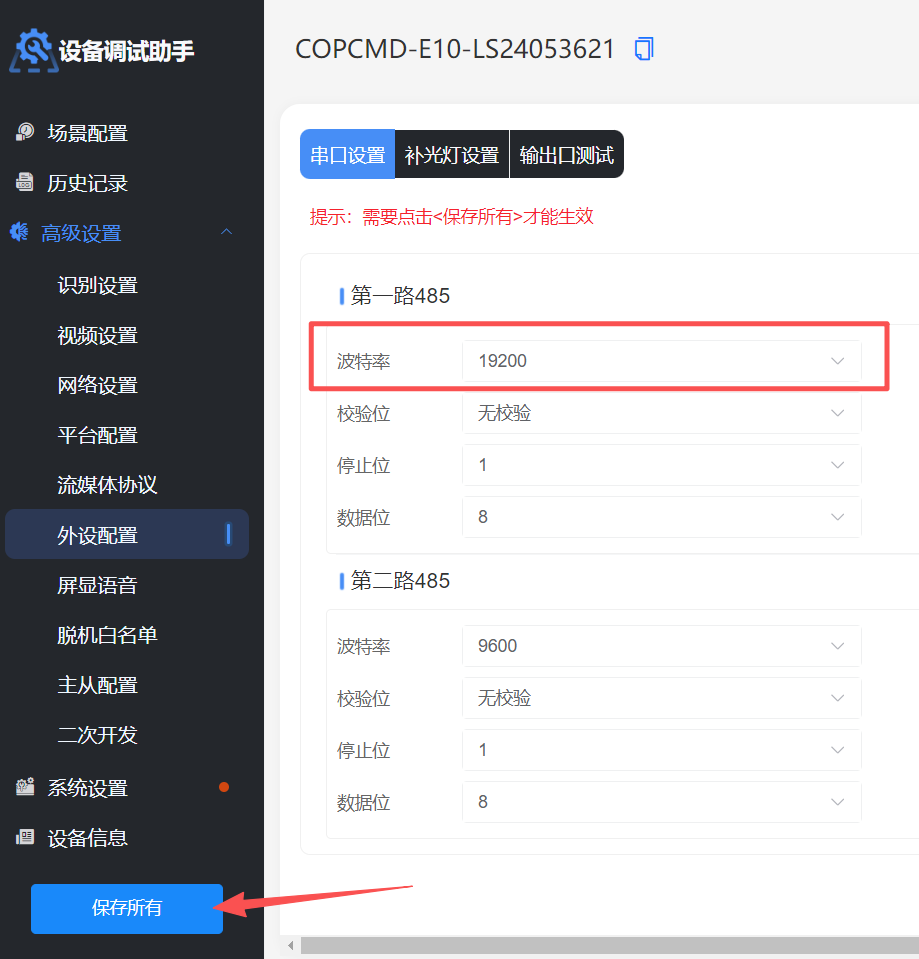

在高级设置->外设配置->串口设置界面

设置第一路485的波特率与LED显示屏控制卡的波特率相同。

控制卡波特率的查看和配置方法，请参考：各品牌LED屏显控制卡手动设置方法

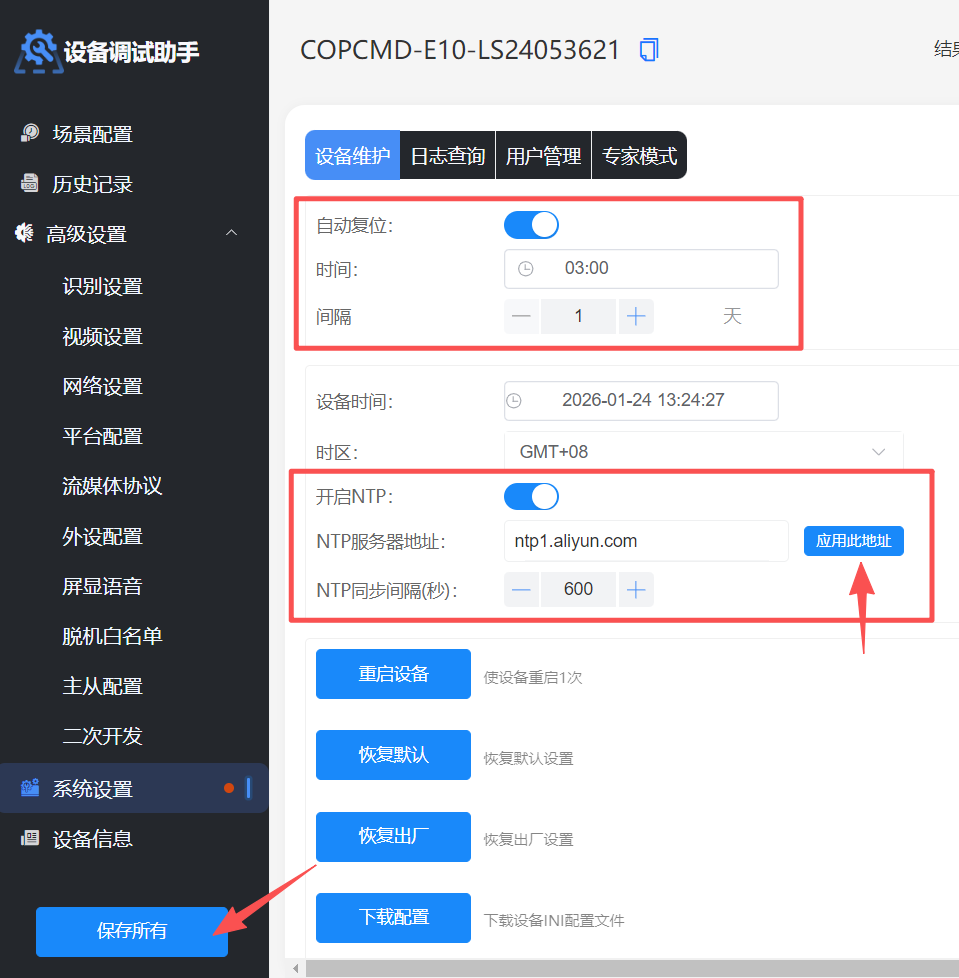

在系统设置->设备维护界面

开启自动复位和开启NTP功能，选择车辆通行最少的时间点，点击保存所有按钮生效。

设置自动重启可有效避免相机因长时间运行导致的死机、反应变慢、数据上传堵塞、联网失败等问题。
相机重启时间约为1~2分钟，在此期间车辆无法正常识别。

设置自动校时的服务器地址为：ntp.aliyun.com，可以提高校时成功率。

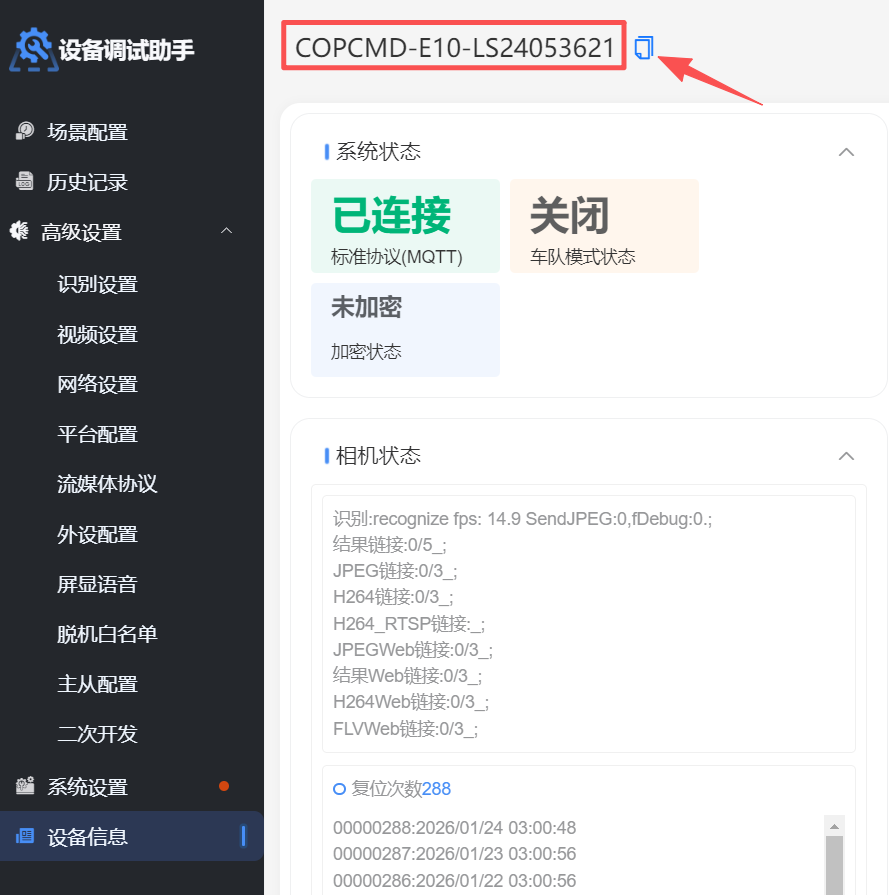

在设备信息界面

复制相机的UID

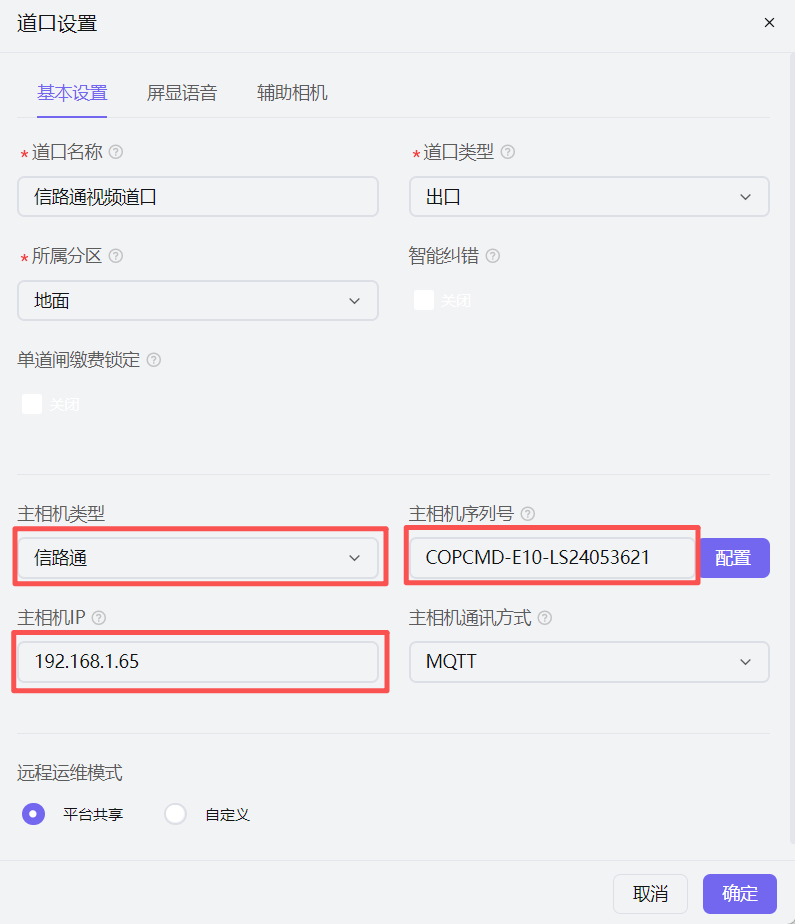

进入ChengyiPark OS云平台设置-车道界面

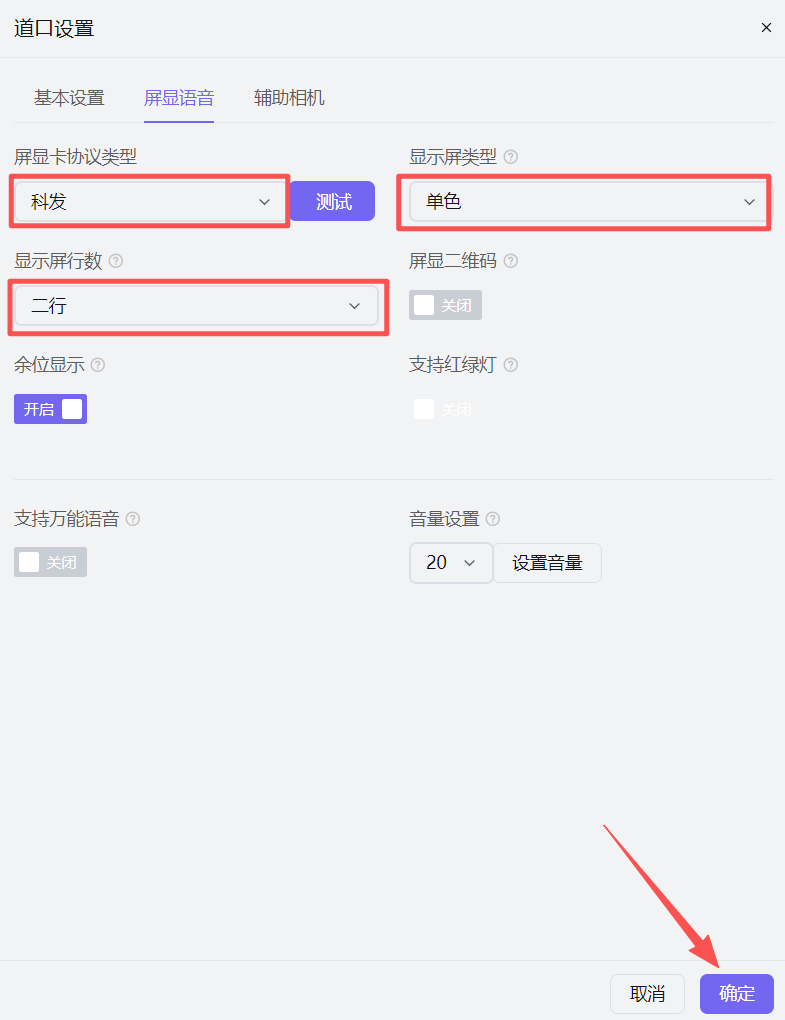

找到相机对应的车道，点击设置按钮，按以下参数设置，点击确定按钮保存。

道通卡和科发卡的协议相同，直接选择科发即可。
大部分红绿双色LED显示屏为“假双色”，本质是单色屏，需要将控制卡和系统都设置为单色，才可以正常显示。

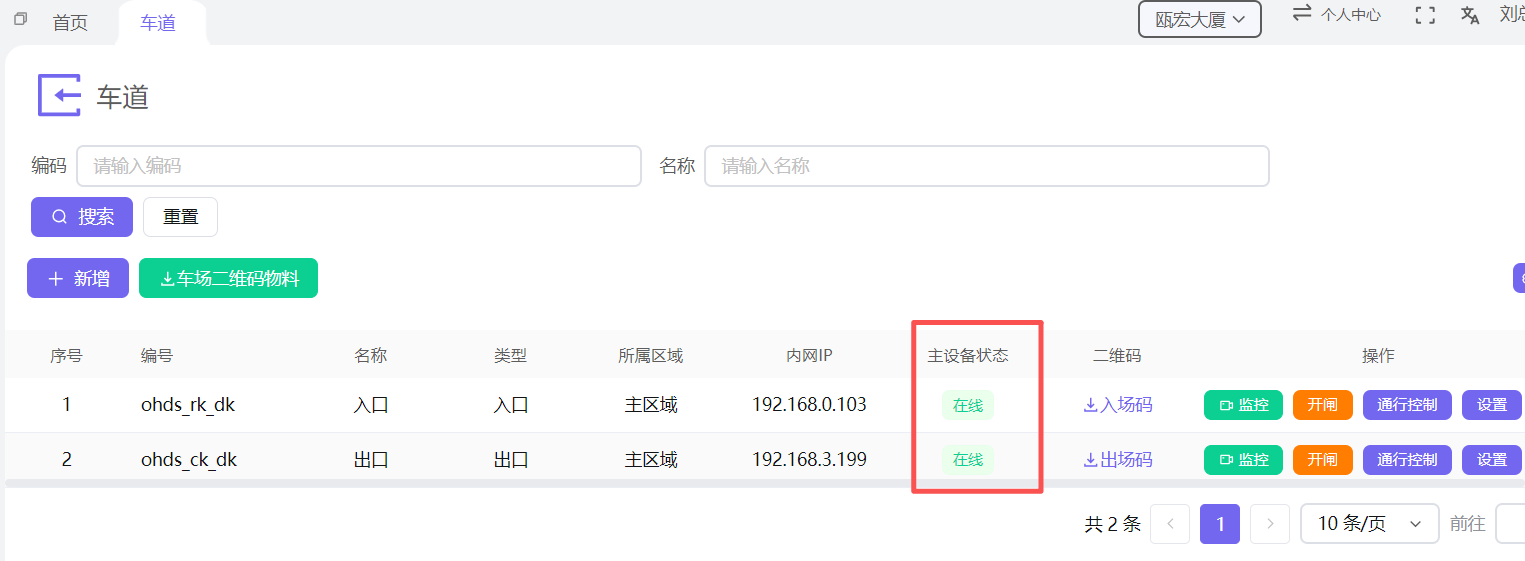

序列号填好后，在车道列表再次点击搜索按钮，可以看到车道已在线，车辆可正常识别通行。

如果相机配置好，序列号填好后，车道仍不在线，请检查相机是否已正常连接互联网。
